NORMAL TİP ŞARJ İSTASYONU


Normal tip şarj istasyonu, tek fazlı(1P) 16A (3,7kW) seviyesinden üç fazlı(3P) 63A(44kW) seviyesine kadar şarj akımlarına sahip olup, aracın kapasitesine göre değişim gösteren sürelerde şarj edebilmektedir. İstasyon, temel gereksinimler olarak tüm araçlara uyumlu standart özellik ve korumaları içermektedir.

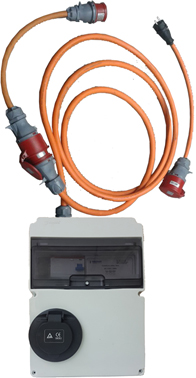

İstasyon, IEC 62196 standartlarında 1 adet Mod-3 Tip-2 şarj prizine sahiptir. Opsiyonel olarak aynı anda 3 aracın şarj edebilmesi için 3 taneye kadar priz konulabilmektedir. Priz olarak Mod-1/2 CEE veya “Schuko” priz de kullanılabilmektedir.

Opsiyonel olarak prizin bulunduğu bölme, ikinci şahısların müdahale edememesi için kayar kapak ile gizlenebilmektedir. Manyetik kilit mekanizmasına sahip kapak, kullanıcının kartını okutması ile açılır ve aracın istasyona bağlanması beklenir. Bu işlem tamamlandıktan sonra kapak kullanıcı tarafından kapatılır ve sistem tarafından kilitlenir. Bu şekilde başlayan şarjın ikinci şahıslarca durdurulmasına yönelik girişimleri engellenir. Kapağın açık ya da kapalı olduğu sensörlü bir mekanizma ile kontrol edilir.

Aracın kendisinden veya ara kablo ile gelecek olan fiş, istasyon üzerindeki prize takılarak şarj işlemi gerçekleştirilmektedir. Şarj fişi, içerisinde araç ile istasyon arasındaki iletişimin kurulması için özel bir yapıya sahiptir. Bu iletişim, şarj fişinin doğru takılıp takılmadığı ve kablonun şarj akımı kapasitesi bilgilerini içerir.

İstasyonda gerçekleştirilen tüm elektrik ve elektro-mekanik fonksiyonlar GERSAN Elektrik bünyesinde geliştirilmiş bir YERLİ ve MİLLİ elektronik kontrol sistemi ile kontrol edilmektedir.

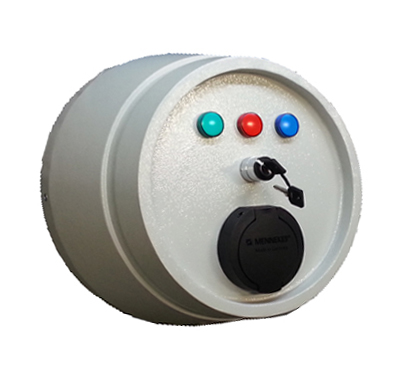

İstasyonlar duvar tip veya dikili tip modellere sahiptir. IP54 standartlarında çelik veya plastik gövdeye sahiptir.
